TRAINING AUTOCAD [1]

Pada tutorial kali ini saya akan membuat sebuah objek 3d modeling seperti gambar diatas , sebenarnya banyak cara untuk membuat objek 3d seperti gambar tersebut, untuk pemula kali ini saya akan membuat objek tersebut secara terperinci.

STEP 1 :
 - View ubah menjadi : SW ISOMETRIC
 - Cyl (Cylinder) [enter] Klik sembarang tempat , Diameter D [enter] Masukkan Ukuran yang sudah di tentukan
  Yaitu : 19 (untuk Diameter Lingkaran) , 92 (panjang lingkaran)
 - 3DROTATE , Untuk memutarkan objek agar sesuai dengan posisi yang ditentukan.

STEP 2 :

Menggunakan Perintah :
- Cyl (Cylinder) ukuran Diameter 33 Tinggi 92
Cara : Cyl [enter] Lalu klik 1x sembarang tempat , diameter D [enter] Masukkan ukuran kemudian masukkan ukuran tinggi.
- 3DROTATE Disesuaikan dengan gambar STEP 1
- M (Move) untuk memindahkan objek ke-2 tepat ditengah-tengah objek sebelumnya

STEP 3 : Objek 3

Menggunakan Perintah :
- Cyl (Cylinder) dengan ukuran diameter lingkaran 62 , dan tinggi 8
- 3D ROTATE , putar objek 90 derajat

- Mi (Mirror) Mencerminkan objek , Cara Mi [enter] Klik Objek [enter]
- M (Move) Memindahkan objek , Cara : M [enter] Klik Objek

Kemudian Posisikan Objek tersebut ke Objek-Objek Sebelumnya Seperti Gambar di bawah ini menggunakan perintah M (Move), cara M[enter] Klik Objek :

Berikutnya ubah tampilan menjadi “TOP” pada menu view dan kemudian gunakan perintah

Kemudian Move (M) Objek berukuran 2 , Caranya M [enter] Klik objek , 2 [enter]

Berikutnya , gunakan perintah Mi (Mirror) dan buatlah garis bantu untuk mempermudah kita melakukan proses mirror.
Caranya : mi [enter] klik objek , cari sudut agar objek mirror menyerupai gambar di bawah ini kemudian Klik [enter]

Setelah itu Ubah tampilan Layout di VIEW BAR menjadi SW ISOMETRIC kembali.



STEP 4 : OBJEK 4 (bagian atas)

Kemudian buatlah objek bagian atas dengan ukuran diameter yang sama tetapi panjang objek 1 dan objek 2 di setengahkan yang tadinya 92 ukuran menjadi 46. Dan masukkan objek 3 dengan ukuran yang sama

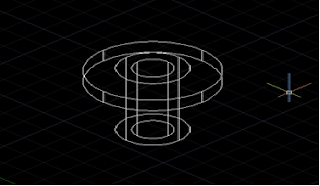

Setelah objek bagian atas sudah di buat , kemudian objek ke posisi tepat ditengah objek sebelumnya maka tampilan akan seperti di bawah ini.

 VS [enter] C (untuk objek Conceptual) [enter]
Maka tampilan akan Nampak seperti gambar dibawah ini :

 STEP 5 :
menggunakan perintah UNION (uni) untuk menyatukan objek
Cara :
uni [enter] Klik Objek yang akan disatukan [enter],
pada gambar tersebut objek yang tidak perlu di union adalah objek cylinder yang berukuran 19 . Seperti gambar dibawah ini.

STEP 6 :
Menggunakan perintah Subtract (su) untuk melubangi/memotong objek

Cara :
su [enter] klik objek pertama [enter] klik objek yang akan dilubangi [enter]

STEP 7 : Menggunakan perintah Array (ar) , Extrude (ext) , Explode (x) , Union (uni)
Cara :
- objek lingkaran menggunakan perintah Circle (c) , C [enter] d [enter] 5.5 [enter]
- Array (ar) , ar [enter] klik objek [enter] Pilih Polar [enter] klik sumbu tengah , masukkan angka 4 pada items array creation agar menjadi 4 objek lingkaran.
- Explode untuk memisahkan objek array agar bisa di extrude , x [enter] klik objek [enter]

- Extrude untuk meninggikan objek , ext [enter] klik objek [enter] 10 [enter]
- Kemudian gambungkan 4 lingkaran tersebut , uni [enter] klik objek [enter]

Step 8 :
- Copy objek 4 lingkaran , sebanyak 3 kali
- Move objek , m [enter] klik objek [enter] pindahkan ke posisi yang sesuai dengan gambar

Step 9 :
- ubah tampilan objek , vs [enter] 2 [enter]
- Kemudian subtract 4 lingkaran tersebut , su [enter] klik objek besar [enter] klik objek 4 lingkaran tersebut [enter]

Step 10 : Membuat Fillet R 14.5 , R 3 , R 2
- Fillet (f) , f [enter] r [enter] 14.5 , Klik sudut pertemuan , [enter 2x]
- f [enter] r [enter] 3 , klik sudut pertemuan, [enter 2x]
- f [enter] r [enter] 2 , klik sudut pertemuan , [enter 2x]

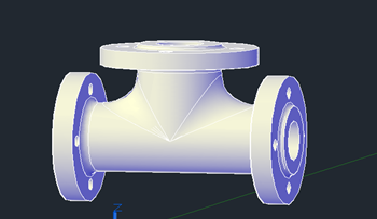

 Hasilnya

Oke , Sekian tutorial kali ini , jika belum paham bisa lihat video tutorial di bawah ini .
Terimakasih , nantikan tutorial-tutorial yang lain dari saya.
